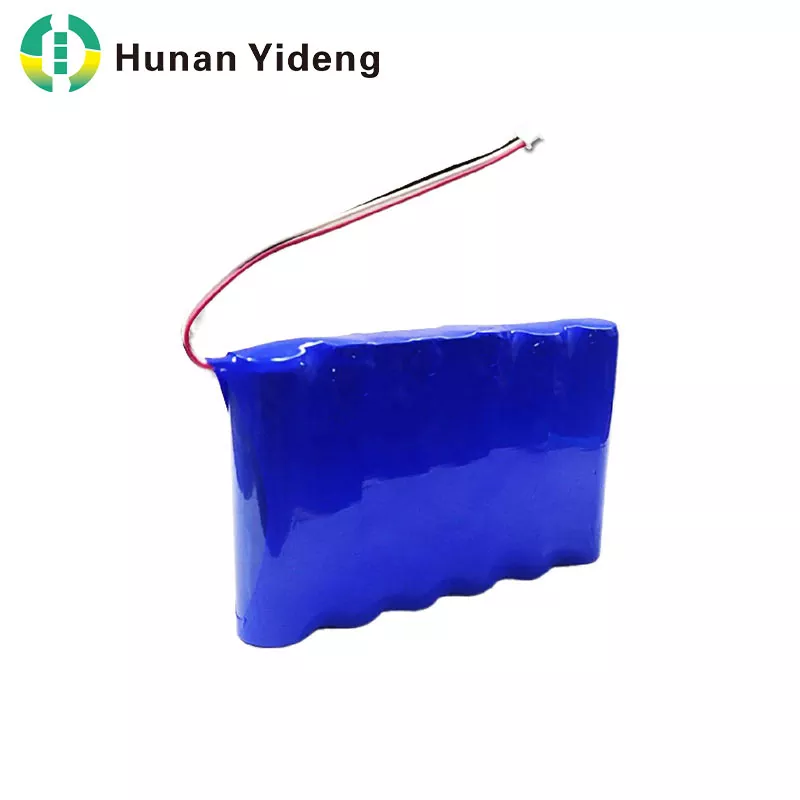

Ииденгобезбеђује11.1В 4000мАх 18650 3С2П Пуњива литијум-јонска батерија са дугим животомза преносиву електронику, индустријску опрему, системе за надзор и прилагођене апликације за напајање које захтевају стабилан напон, практичан капацитет и пуњиве перформансе.
11.1В 4000мАх литијум-јонска батерија комбинује три серијски повезане групе од 18650 ћелија, са две ћелије повезане паралелно унутар сваке групе. Ова 3С2П конфигурација обезбеђује номинални напон од 11,1В, називни капацитет од 4000мАх и приближно 44,4Вх номиналне енергије. Његов пуњиви дизајн чини га практичном опцијом за преносиву опрему, резервне системе напајања, индустријске уређаје за надзор и друге електронске производе. Разумевање његових електричних спецификација, захтева заштите, услова пуњења и компатибилности апликација помаже произвођачима опреме да изаберу одговарајуће решење за батерије. Ииденг такође подржава прилагођени развој пакета батерија како би испунио различите захтеве интеграције.
Пуњива литијум-јонска батерија од 11,1 В од 4000 мАх је извор напајања дизајниран за електронску опрему којој је потребан већи радни напон него што може да обезбеди једна литијум-јонска ћелија. Користи цилиндричне ћелије формата 18650 распоређене у специфичној електричној конфигурацији да би се постигао потребан напон и капацитет.
Бројеви у називу производа описују његове примарне карактеристике:
Ова конфигурација садржи укупно шест ћелија. Серијски прикључци повећавају напон, док паралелни прикључци повећавају расположиви капацитет. Када је правилно пројектован, резултујућа батерија може понудити користан баланс напона, времена рада и флексибилности паковања.
За програмере опреме, важно разматрање није само називни напон батерије. Компатибилност такође зависи од тренутне потражње, захтева за пуњење, доступног простора за инсталацију, радне температуре и заштитних кола.
Пре него што изаберу батерију за комерцијални производ или индустријски систем, купци треба да прегледају њене оцењене електричне карактеристике и потврде да комплетно паковање испуњава захтеве апликације.
| Параметар | Спецификација | Практични значај |
|---|---|---|
| Модел батерије | 18650-3С2П | Идентификује формат и распоред ћелије |
| Баттери Цхемистри | Литијум-јонски | Подржава апликације за напајање које се могу пунити |
| Номинал Волтаге | 11.1В | Помаже у одређивању електричне компатибилности |
| Номинални капацитет | 4000мАх / 4Ах | Означава називни капацитет пуњења |
| Номинална енергија | 44.4Вх | Пружа основу за процену времена рада |
| Целл Цонфигуратион | 3С2П | Шест ћелија распоређених у три серије серије |
| Максимална струја пуњења | 1Ц, у складу са спецификацијом производа | Дефинише дозвољену горњу стопу пуњења |
| Температура пуњења | 0°Ц до 50°Ц | Дефинише одређено окружење за пуњење |
| Температура пражњења | -20°Ц до 60°Ц | Дефинише наведено окружење пражњења |
| Цицле Лифе | Погледајте услове тестирања које је навео произвођач | Подржава планирање радног века и замене |
Важно:Горе наведене вредности су засноване на информацијама о производу које је објавио Ииденг. Ограничења пуњења, ограничења пражњења и температурни услови морају бити потврђени у складу са најновијим подацима за тачну конфигурацију батерије. Максимална струја се никада не сме третирати као препоручена континуирана радна струја без провере.
Називна енергија се може проценити множењем називног напона са називним капацитетом:
11,1В × 4Ах = 44,4Вх
Ова вредност помаже инжењерима да процене количину енергије која је доступна за апликацију. На пример, уређај са просечном снагом од 10 В теоретски би радио приближно 4,44 сата при номиналној енергији. Стварно време рада ће обично бити краће или другачије због губитака конверзије, ограничења пражњења, температуре, старења батерије и промена у потрошњи енергије.
3С2П аранжман је користан када уређај захтева номинални напон од приближно 11,1 В и капацитет од 4000 мАх. Комбинује електричне предности серијских и паралелних веза у једном компактном склопу батерије.
У тросеријском аранжману, називни напони три групе ћелија се сабирају. Коришћењем конвенционалних литијум-јонских ћелија од 3,7 В номинални, резултујући називни напон пакета је 11,1 В. Ово је погодно за електронске системе пројектоване у овом опсегу напона, под условом да су испуњени њихови пуни захтеви за радним напоном.
Свака серија серија садржи две паралелно повезане ћелије. Уз одговарајуће упарене ћелије, паралелне везе повећавају расположиви капацитет у поређењу са једном ћелијом. Састављени пакет стога може да обезбеди 4000мАх уз одржавање предвиђеног номиналног напона.
За разлику од батерија за једнократну употребу, пуњиви литијум-јонски пакети могу се поново користити кроз више циклуса пуњења. Њихов практичан радни век зависи од навика пуњења, дубине пражњења, температуре, тренутне потражње, услова складиштења и квалитета система управљања ћелијама и батеријама.
Батерија може бити дизајнирана са различитим дужинама каблова, конекторима, заштитним кућиштима и распоредом инсталације. Ове опције помажу дизајнерима производа да прилагоде извор напајања физичким и електричним захтевима своје опреме.
Конфигурација батерије од 11,1 В од 4000 мАх може да подржи широк спектар примена када њен напон, струја пражњења, димензије и оцене животне средине одговарају дизајну опреме.
Погодност примене се мора утврдити кроз електричну и механичку процену. Уређајима са великом струјом покретања, моторима, радио предајницима или грејним елементима може бити потребна батерија са другачијим степеном пражњења или додатним термичким разматрањима.
За програмере производа који упоређују архитектуру батерија, Ииденгова решења за литијумске батерије пружају полазну тачку за процену опција пуњивих батерија и захтева за прилагођавање.
Одабир батерије само на основу њеног напона и капацитета може довести до проблема са интеграцијом. Купци треба да процене комплетан оперативни профил опреме пре него што потврде куповину.
Проверите називни напон уређаја и дозвољени опсег улаза. Номинални напон батерије није њен напон у свакој фази пуњења или пражњења. Опрема мора да толерише пуни специфицирани опсег напона пакета.
Процените просечну потрошњу енергије и потребно време рада. Као прелиминарни прорачун, поделите номиналну енергију батерије са просечном снагом уређаја. Примените одговарајући додатак за губитке конверзије, резервни капацитет, температурне ефекте и старење батерије.
Упоредите нормалну радну струју опреме и струју покретања са одобреним границама пражњења за батерију. Уверите се да ћелије, ожичење, конектори, заштитна плоча и кућиште могу да поднесу потребно оптерећење.
Потврдите максимално дозвољене димензије и тежину батерије. Тип конектора, поларитет, дужина кабла, тачке монтаже и дизајн кућишта такође треба проверити пре масовне производње.
Прегледајте очекивани број циклуса пуњења и пражњења под дефинисаним условима испитивања. Узмите у обзир температуру околине, фреквенцију пуњења, трајање складиштења, вибрације и последице неочекиваног прекида напајања.
За тимове за набавке, следећа контролна листа може да поједностави разговоре са добављачима:
Исправне праксе пуњења и руковања су од суштинског значаја за одржавање перформанси литијум-јонске батерије. Иако заштитни круг батерије може смањити специфичне електричне ризике, он не елиминише потребу за одговарајућим дизајном система и пажљивим радом.
Изаберите пуњач дизајниран за тачну хемију батерије, конфигурацију серије и ограничење напона пуњења. Конвенционални литијум-јонски пакет од три серије обично користи ограничење пуњења од 12,6 В када његове ћелије имају максимални напон пуњења од 4,2 В. Пре употребе потврдите ову вредност у одобреном техничком листу батерије.
Придржавајте се опсега температуре пуњења и пражњења које је одредио произвођач. Избегавајте да пуните батерију ван њеног дозвољеног домета, да је поставите близу извора топлоте или да је изложите директној сунчевој светлости у затвореном окружењу.
Одговарајући систем управљања батеријом или заштитни круг могу да обезбеде функције као што су заштита од прекомерног пуњења, заштита од прекомерног пражњења, заштита од прекомерне струје и заштита од кратког споја. Балансирање ћелије и праћење температуре треба узети у обзир у складу са дизајном и применом.
Произвођачи батерија и дизајнери опреме такође треба да процене применљиве захтеве за транспорт, безбедност производа и крајњу употребу пре испоруке или примене производа на батерије.
Стандардни пакети батерија можда неће одговарати сваком дизајну опреме. ОЕМ прилагођавање омогућава произвођачима да ускладе електричне карактеристике и физичку структуру батерије са захтевима за инсталацију производа.
Ииденг-ове информације о производу описују прилагођени развој пакета батерија за купце којима су потребна решења за напајање специфична за апликације. У зависности од пројекта и прегледа инжењеринга, разговори о прилагођавању могу да обухвате:
Ове мере помажу тимовима за куповину да процене више од почетне јединичне цене. Доследне спецификације, одговарајућа заштита, следљиви резултати тестирања и јасан процес прилагођавања могу смањити проблеме са интеграцијом током производње.
Пре него што пошаљете масовну поруџбину, затражите тренутни лист са подацима и потврдите које провере квалитета, безбедносна документа и записи о отпреми су доступни за одређени модел. Сертификати и извештаји о тестирању треба да буду верификовани у односу на тачан производ и предвиђено тржиште, а не да се претпоставља само на основу хемије батерије.
3С2П значи да су три групе ћелија повезане у серију, са две ћелије повезане паралелно у свакој групи. Конфигурација користи укупно шест ћелија. Серијски прикључци повећавају напон, док паралелне везе повећавају капацитет.
Његова номинална енергија је приближно 44,4Вх, израчуната множењем 11,1В са 4Ах. Стварна употребљива енергија зависи од услова пражњења, ефикасности система, стања батерије и дозвољеног прекида пражњења.
Не. Пуњач мора одговарати хемији батерије, конфигурацији серије, ограничењу напона пуњења и тренутним захтевима. За конвенционални литијум-јонски пакет од три серије са ћелијама максималног пуњења од 4,2 В, типична граница пуњења је 12,6 В. Проверите тачне спецификације пре повезивања пуњача.
Време рада зависи од просечне потрошње енергије уређаја. Прелиминарна процена је 44,4 Вх подељена са потрошњом енергије уређаја у ватима. На пример, оптерећење од 10 В даје теоријску процену од 4,44 сата пре него што се урачунају губици и други оперативни фактори.
Не. Све пуњиве литијум-јонске батерије постепено губе капацитет током употребе и старења. Радни век зависи од температуре, услова пуњења, дубине пражњења, тренутне потражње, складиштења и конструкције батерије. Питајте добављача за услове испитивања животног века и наведени критеријум капацитета на крају животног века.
Ииденг описује услуге прилагођавања ОЕМ и ОДМ пакета батерија, укључујући избор конектора, дужину кабла, конфигурацију батерије и дизајн кућишта. Потврдите доступне опције, узорак процеса и техничку изводљивост са компанијом пре наручивања.
Потврдите електричне спецификације, димензије, захтеве за пражњење, заштитне функције, компатибилност пуњења, резултате испитивања узорка, време производње и применљиву документацију за отпрему. Затражите техничку документацију специфичне за модел пре него што одобрите коначну спецификацију производње.
11,1В 4000мАх 18650 3С2П пуњива литијум-јонска батерија нуди номиналну енергетску снагу од 44,4Вх и практичну конфигурацију за компатибилну преносиву и индустријску електронску опрему. Његова прикладност зависи од усклађивања напона, капацитета, потражње за струјом, услова пуњења, димензија и захтева заштите предвиђеној примени.
За предузећа која развијају производе на батерије, процес поузданог набавке треба да укључи технички преглед, валидацију узорка, процену безбедности и јасне производне спецификације. Ииденг пружа полазну тачку за истраживање стандардних и прилагођених решења за литијумске батерије. Ако планирате нови производ или вам је потребан пакет батерија прилагођен вашој опреми, прегледајте детаље о производу иконтактирајте насда разговарате о вашим захтевима напона, капацитета, конектора, кућишта и поруџбине. Ииденг вам може помоћи да процените одговарајућу конфигурацију батерије за ваш пројекат.
